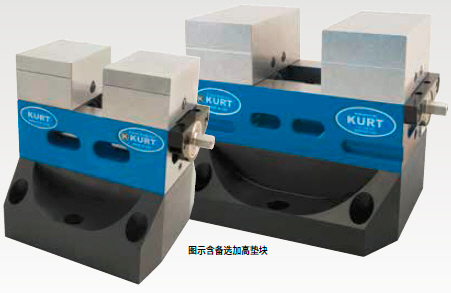

MAXLOCK? 多軸角固鉗
  • 重復度：±0.005mm
  • 中心線可以調整設置
  • 可加工鉗口
  • 用戶可自行加工臺階，精度高，省去使用平行鐵
  • SCMX425可夾持長達165mm的工件
  • 可夾持內徑和外徑
  • 使用KURT角固原理設計，使工件下壓以防止上跳
  • 鉗口寬度分別為63.5mm和101.6mm
  • 高型鉗口設計以便給主軸更多加工空間
  • 鉗口可以轉向使用
  • 可選用多種形式固定在機床上
備選加高墊塊 連接板選項
SCMX250-RISERKIT SCMX425-RISERKIT 選擇細節請洽我們

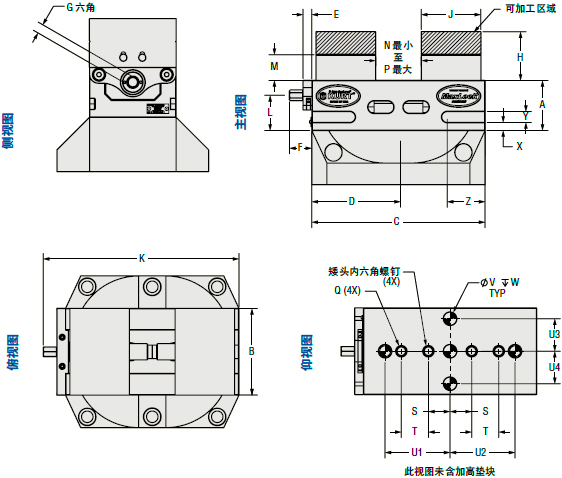

參數表 mm(in)
SCMX425
SCMX425AL		 SCMX250
SCMX250AL
A 50.80 58.75
B 63.50 101.60
C 127.00 203.20
D 63.50 101.60
E 10.34 10.41
F 23.11 26.21
G (3/8) (7/16)
H 38.10 57.15
J 50.80 69.85
K 150.11 229.36
L 34.14 41.28
M 25.40 30.18
N 0.00 0.00
P 28.44 65.02
Q 10.31Ø(2) 13.49Ø(4)
S 25.40 25.40
T - 31.75
U1 - 76.20
U2 50.80 76.20
U3 - 38.10
U4 - 38.10
V 9.53 15.88
W 12.70 17.48
X - 9.53
Y - 12.70
Z - 44.45
重量 5kg 14kg
SCMX250
扭矩Nm 夾緊力kN
14 1.6
27 3.3
41 5.8
54 8
SCMX425
扭矩Nm 夾緊力kN
14 2.2
27 4.5
41 6.7
54 8.9
68 11.1
81 13.4
鉗口(含有兩件)
貨號 長mm 寬mm 高mm 重量kg
SCMX250AL-JAWKIT 鋁鉗口 50.80 63.50 38.10 1
SCMX425AL-JAWKIT 鋁鉗口 69.85 101.60 57.15 2
SCMX250C-JAWKIT 鋁鉗口 50.80 63.50 38.10 2
SCMX425C-JAWKIT 鋁鉗口 69.85 101.60 57.15 5
