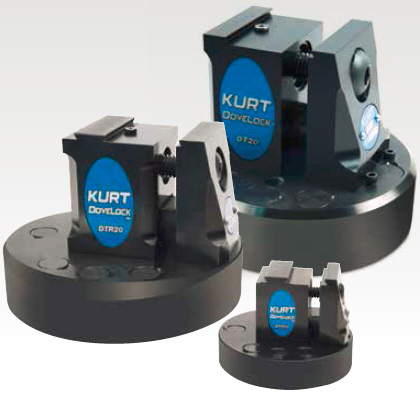

DoveLock? 燕尾鉗口五軸鉗
  • DoveLock? 燕尾鉗口五軸鉗可用于四軸和五軸CNC機床上進行五個面的加工。
  • 虎鉗使用優質4140硬質鋼材，在大切削力時將工件的變形和移動減至最低。
  • 可反向使用型具有更寬的燕尾寬度尺寸選擇。
  • 絲杠高置有助于減小變形。
  • 動鉗的一部分伸入到定鉗內滑動，使鉗口位置更穩定。
  • 預置定位銷使工件定位及在側面受力時更穩定。
  • 型號有：標準型DT20，可反向使用型DTR20和DTR10。
  • 安裝底座上的孔系可適用于大多數機床。
  • 工件上的預加工燕尾只需要3.2mm的材料。
  • 定鉗和動鉗是配對加工的，精度更高。
  • 有維修保證

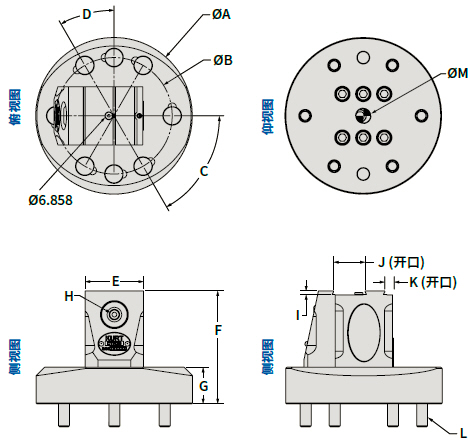

DTR20 DTR10 DT20
ØA 136.65 68.33 113.54
ØB 101.60 50.80 88.90
C 60° 60° 60°
D 30° 30° 30°
E 50.80 25.40 50.80
F 98.43 50.80 95.25
G 31.75 15.88 31.75
H (1/2-13)
半圓頭六角螺釘		 (1/4-20)
半圓頭六角螺釘		 (1/2-13)
半圓頭六角螺釘
I 3.18 3.18 3.18
J(開口) 27.69-41.91 13.21-20.32 29.97-42.67
K(開口) 8.38-22.35 7.37-14.48 -
L (3/8-16)
六角頭螺釘		 (10-32)
六角頭螺釘		 (3/8-16)
六角頭螺釘
ØM(滑動配合銷) 12.70 6.35 12.70
重量 5.0kg 0.7kg 3.6kg

夾緊力表 DT20 DTR20
扭矩Nm 夾緊力kN
9 4.4
18 8.9
27 13.3
36 17.8

燕尾加工刀具
型號：DT20-363
DT20鉗的墊高塊
型號：DT20-1
DT20-1 墊高塊尺寸參數
高度mm 31.75
直徑mm 113.54
重量kg 2.3 kg

其它規格基礎板的選項請洽我們
