PinLock?球鎖快換系統

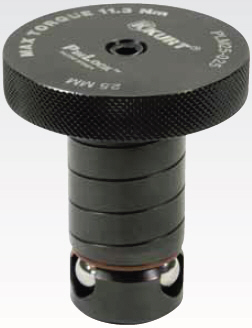

球鎖軸：

PinLock?球鎖快換系統使裝卸夾具時的精密定 位更為簡捷迅速?？鞊Q系統組件包括球鎖軸、夾 具板導向套、基礎板定位套，至少要2個成組使 用，其中，夾具板上的導向套有主、副，可以安 裝一主一副，也可兩個都用主導向套，以便提高 精度。導向套和定位套還能夠減少夾具板和基礎 板的磨損。對大型基礎板，可以同時使用多個定 位套，只是注意留出更多的余量以免影響主副定 位套的定位。

功能和特點：

  • 能夠容忍基礎板上一些非完美加工孔的狀況發生
  • 夾緊力強大
  • 可與其它定位系統合用
  • 材質：球鎖軸、夾具板導向套、基礎板定位套
  • 表面處理：發黑
  • 硬度：球鎖軸RC46-50
              夾具板導向套RC46-50
              基礎板定位套RC46-50
  • 工作溫度-45°C至200°C
  • 專利產品#8,720,874

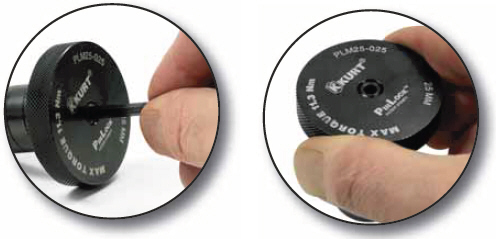

該球鎖軸在桿部設計有螺旋線，使裝卸更簡易且能夠容忍基礎板上一些非完美加工孔的狀況發生

球鎖軸參數表
貨號 桿部直徑
mm
A		 基礎板厚度
±0.13		 頭部尺寸 桿長 D 六角 建議力度
高度 B 直徑 C 扭矩Nm 壓力kN
PLM16-020
PLM16-025		 16 20
25		 8 32 36.8
41.8		 3 3 3.5
PLM20-020
PLM20-025		 20 20
25		 10 40 40.1
45.1		 3 3 10
PLM25-020
PLM25-025		 25 20
25		 9.75 50.8 44.6
49.6		 4 9 23
