平鍵和正弦鍵在平口鉗定位中的使用 |
傳統的平鍵使用在有T型槽的機床臺面上,但現代機床經常需要將平口鉗固定在孔系或者其它形式的基礎板上,這就需要鉗底面上有相應的基準孔。
新型平口鉗和老式的相比,底面增加了更多的便于定位的特征,除了仍可以像傳統平口鉗那樣在使用正弦鍵時固定在T型槽上以外,還可以使用于 2"
x 2", 40mm x 40mm, 50mm x 50mm等孔系基礎板上。
這些新型平口鉗包括:DX4和DX6系列,3400、3600和3800系列,HD690系列,XL6系列,HDL 4和HDL6 系列,以及HDM6系列。 |
傳統平鍵用于將平口鉗固定在帶T型槽的工作臺面上 | 傳統平鍵用于將平口鉗固定在帶T型槽的工作臺面上 | |

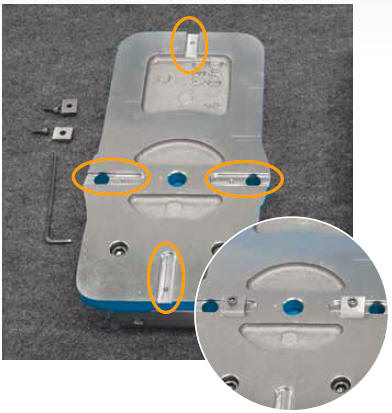

平鍵用螺釘固定在鉗底部 | 正弦鍵 | |
1. 需要使用內六角螺釘 2. 安裝慢,需要使用內六角扳手 3. 拆卸慢,需要使用內六角扳手 4. 沒有其它的安裝定位方式 |

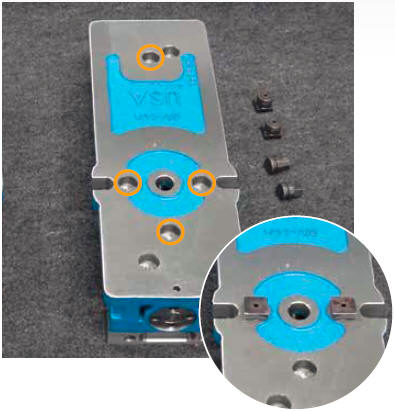

1. 正弦鍵不用螺釘,而是只用一個O型圈就安全地固定在鉗底部 2. 安裝快,可以容易地將正弦鍵壓入鉗底的定位孔內 3. 拆卸快,可以輕易拆下正弦鍵 4. 精密地安裝在基礎板上:2" x 2", 40mm x 40mm,50mm x 50mm 5. 安裝定位靈活,可以安裝在其它基礎板或者方箱和T型基礎上,不需要在鉗底部再鉆孔 |
