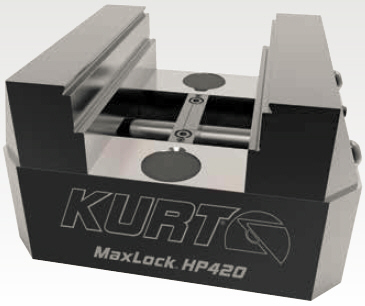

MaxLock? HP420, HP440, 和 HP460 鉗
  • 可以選用帶齒鉗口和燕尾鉗口(前者為標配)。
  • 每對鉗口的工件夾持位置都有上、中、下三處(見下表)。
  • 動鉗的受力設計使精度更高。
  • 重復夾緊度±0.013mm。
  • 鉗體為550MPa球墨鑄鐵，強度高且利于減振。
  • 導軌經硬化處理。
  • 鉗口為4140熱處理鋼材。
  • 高強度3/4英寸直徑的絲杠。
  • 固定螺釘為1/2英寸內六角頭螺釘。
  • 絲杠兩端與扳手連接處是內六角，減小鉗身長度。
  • 鉗中心線的位置可調，便于對應機床工作臺。
  • 虎鉗型號有5英寸(127mm)、7英寸(178mm)和9英寸(229mm)三種。
  • HP420型的重量為4.5kg。
  • 可以?shī)A持圓形工件的內徑或者外徑。
  • 專利申請中。

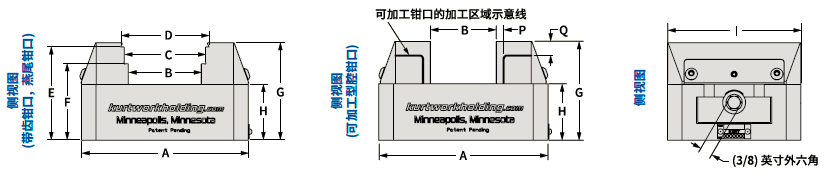

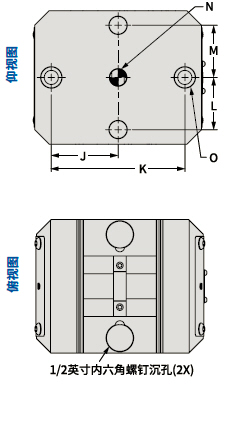

型號
鉗口類型		 HP420
帶齒鉗口		 HP420D
燕尾鉗口		 HP420C
可加工型腔鉗口		 HP440
帶齒鉗口		 HP440D
燕尾鉗口		 HP440C
可加工型腔鉗口		 HP460
帶齒鉗口		 HP460D
燕尾鉗口		 HP460C
可加工型腔鉗口
A 127.00 127.00 127.00 177.80 177.80 177.80 228.60 228.60 228.60
B 1.52/55.63 1.52/55.63 0/49.28 1.52/106.43 1.52/106.43 0/100.08 1.52/157.23 1.52/157.23 0/150.88
C 7.87/61.98 7.87/61.98 N/A 7.87/112.78 7.87/112.78 N/A 7.87/163.58 7.87/163.58 N/A
D 14.22/68.33 14.22/66.80 N/A 14.22/119.13 14.22/117.60 N/A 14.22/169.93 14.22/168.40 N/A
E 71.04 71.04 71.04 71.04 71.04 71.04 71.04 71.04 71.04
F 58.34 58.34 58.34 58.34 58.34 58.34 58.34 58.34 58.34
G 74.22 74.22 74.22 74.22 74.22 74.22 74.22 74.22 74.22
H 42.47 42.47 42.47 42.47 42.47 42.47 42.47 42.47 42.47
I 101.60 101.60 101.60 101.60 101.60 101.60 101.60 101.60 101.60
J 50.80 50.80 50.80 50.80 50.80 50.80 50.80 50.80 50.80
K 101.60 101.60 101.60 101.60 101.60 101.60 101.60 101.60 101.60
L 39.70 39.70 39.70 39.70 39.70 39.70 39.70 39.70 39.70
M 39.70 39.70 39.70 39.70 39.70 39.70 39.70 39.70 39.70
N (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500) (Ø0.500)
O (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625) (Ø0.625)
O (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD		 (1/2-13)
THD
P N/A N/A 5.61 N/A N/A 5.61 N/A N/A 5.61
Q N/A N/A 10.59 N/A N/A 10.59 N/A N/A 10.59
重量kg 5 5 5 6 6 6 8 8 8

夾緊力表
扭矩Nm 夾緊力kN
13.5 2.2
27.1 5.3
40.6 8.5
54.2 11.1
