功能和特點:
- 在使用固定塊和銷子時,一個迷你單元可以夾緊兩個工件。
- 組合使用迷你夾緊單元時,可以實現多種裝夾選擇。
- 尤其適用于永久夾具和基礎板上裝夾成組小型工件。

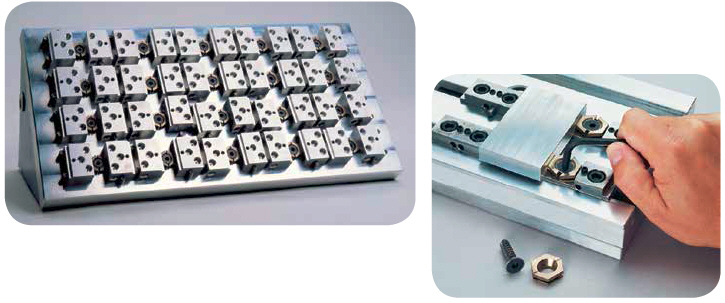

- 通過組合使用定位塊、定位器和迷你單元,可以在基礎板上固定多個相似的工件或成組工件。
- 鉗口采用AMPCO18鋁銅合金。
- 螺釘使用特種合金鋼。
- 在加工一個基礎板上的工件時,操作者可以在另一個基礎板上裝卸工件。
- 也可以在鉗口上加工出臺階,從而使工件高出一些,以便于加工。
- 迷你單元很小,便于一次裝夾就加工出所有上表面。
- 螺紋和內六角尺寸均是標準的,便于操作。
- 一套標準包裝內含有六套迷你單元。
|

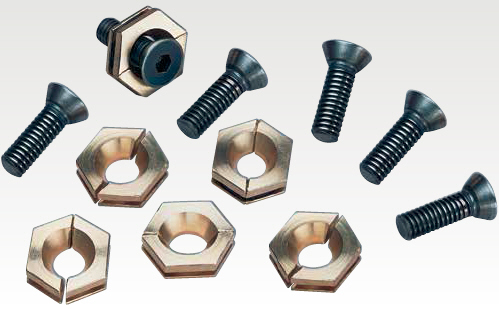

MiniLock迷你型裝夾單元
與很多廠家使用偏心的原理不
同,KURT的迷你裝夾單元也像其它
KURT虎鉗產品一樣使用了“角固”理論,
以避免工件的上浮。當旋緊螺釘四分之
一圈時,分體的兩個夾緊鉗口就向側面
和下面兩方向施力,側力夾緊工件而下
力防止工件上浮。
我們在一些磨削工序時測試的上浮量
為零。
型號(公制):
MTM4 | MTM5 | MTM6 | MTM8
|
