楔型夾緊單元

楔型夾緊單元的選項

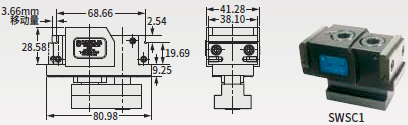

SWSC1 單向夾緊單元

此單元的一側為定鉗,另一側為動鉗。在95Nm扭矩時的夾緊力為22kN。

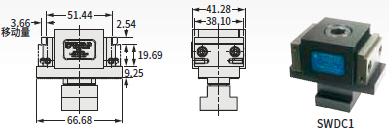

SWDC1 雙向夾緊單元

此單元的兩側均為動鉗,與固定塊單元一起使用構成高效夾具。使用一個螺 釘就可以將兩個工件固定。在95Nm扭矩時的夾緊力為22kN。

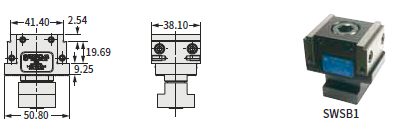

SWSB1固定塊單元

該單元與單向夾緊單元和雙向夾緊單元一起使用

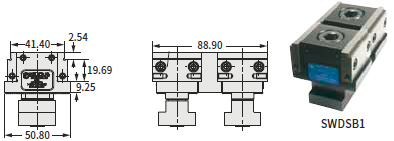

SWDSB1 雙位固定塊單元

該單元用于并排使用的雙向夾緊單元

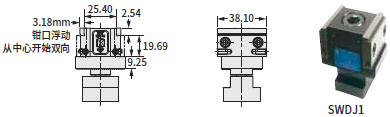

SWDJ1 分割單元

該單元用于定鉗口和動鉗口之間加工一組相同的工件時使用。其鉗口允許少量浮 動以適應各工件之間尺寸的少量異同。

標準長度鉗口

SW1-7-SAMAG 帶磁力塊平鉗口


SWSC1-32A 帶臺階可反向使用鉗口


SW1-47-SAMAG 帶磁力塊的帶齒鉗口


SW1-317 可加工可反向用鋁鉗口


SW1-237 V型鉗口

夾緊力
扭矩Nm 夾緊力kN
6.8 2.4
13.6 3.9
27.1 7.1
40.7 10.2
54.2 13.3
分體鉗單元
請見第58頁

標準長度平行塊

工件定位器

SW1RWS
可反向使
用定位器
