DX100

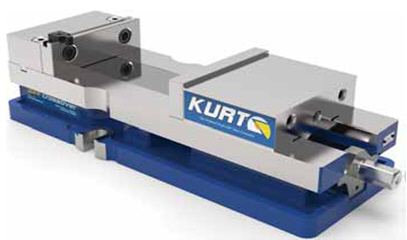

DX100?CrossOverR型平口鉗

DX100型平口鉗結合了已經被市場廣泛接受使用的D40和3400V的一些特點，在各項使用參數上都優于D40，尤其適用于對平面度和平行度有更高要求的場合。該型號平口鉗是使用較廣泛的一款?yuàn)A具產品。

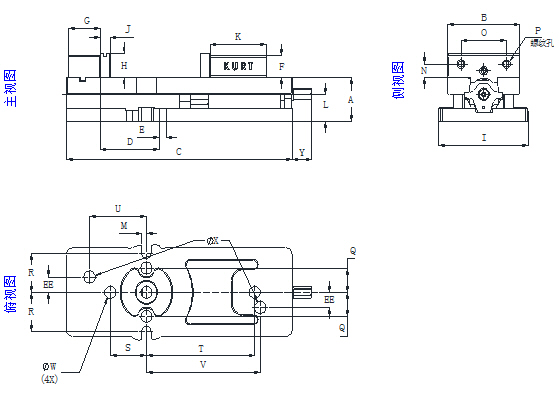

參數表
型號 DX100
單位 mm
A 57.15
B 101.60
C 317.50
D 83.44
E 9.27
F 28.32
G 44.45
H 31.37
I 126.03
J 13.89
K 78.49
L 35.23
M 6.60
N 17.45
0 63.50
P M10X1.5
Q 31.75
R 50.80
S 50.80
T 152.40
U 80.00
V 160.00
W 15.88
X 16.00
Y 27.53

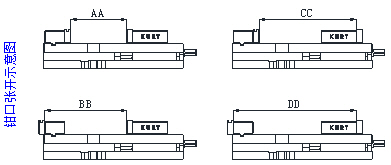

AA 165.10
BB 223.44
CC 257.48
DD 315.82
EE 20.00
重量Kg 14
夾緊力表
扭矩Nm 夾緊力KN
14 4.7
27 9.8
41 15.5
54 20.8
68 27.8
81 33.4

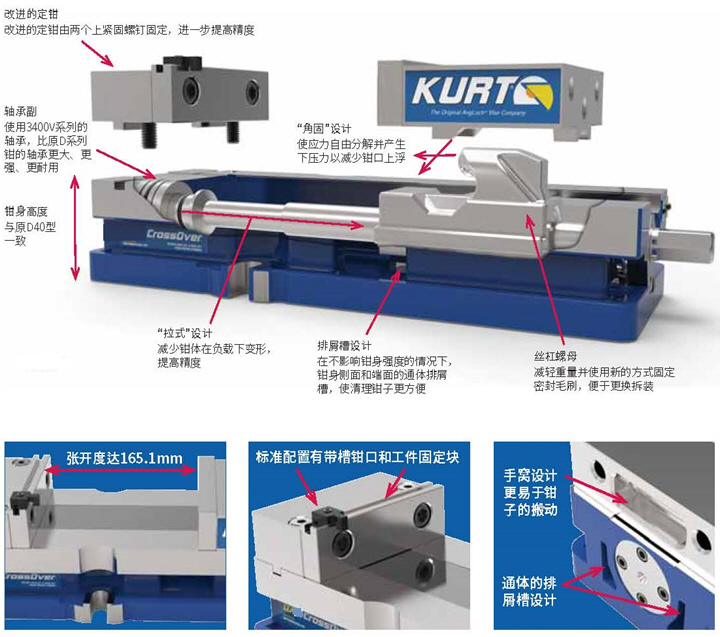

DX100?CrossOverR型平口鉗功能和特點

DX100和D40型的對比
1. 該鉗綜合了"角固"、"拉式"和"上緊固定鉗"的特點： -"角固"使應力自由分解并產生下壓力以減少鉗口上浮 -"拉式"減少鉗體在負載下變形，提高精度
2. 鉗體導軌和鉗口均經過硬化處理。
3. 絲杠使用中硬度鋼。
4. 鉗體、動鉗和絲母均采用高強度球墨鑄鐵。
5. 張開度達165.1mm。
6. 定鉗尺寸加寬，并由兩個上緊固螺釘固定. 		7. 可直接栓裝在40mm、50mm或2英寸的基礎板臺面上。
8. 可選用正弦鍵（未含）。
9. 直通式排屑槽便于清理。
10. 絲杠支撐件以卡環固定。
11. 標配帶槽鉗口和工件定位塊。
12. 密封毛刷易于更換拆裝清理。
13. 帶防屑蓋板。
14. 靜電噴塑鉗體和非加工鑄件表面。
15. 便于多鉗成組使用，在額外付費時，可以進一步保證鉗身精密等高和動鉗到鍵槽的距離精密一致。
16. 有維修保證。 		17. DX100完全可以取代D40。
18. 張開度增大（165.1mm代替了98.4mm)。
19. 鉗身高度與D40完全一致。
20. 鉗身變窄以便于在有限的機床工作面上安置更多鉗子并排使用。
21. 增強型軸承（同3400系列）增加使用壽命。
22. 鍵槽與定鉗的距離與D40相同。
